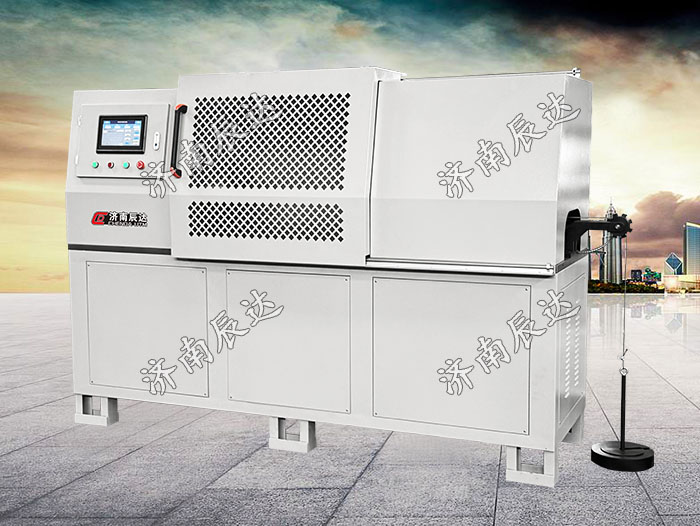

特种线材扭转试验机NJ-SY8X

更新时间：2026-06-22 14:45:22点击次数：次

功能用途：

NJ-SY8X特种线材扭转试验机参照 GB/T239.1-2023《金属材料线材第 1 部分：单向扭转试验方法》、GB/T239.2-2023《金属材料线材第 2部分：双向扭转试验方法》规范进行线材单向和双向扭转试验及特种缆索钢丝的检测要求而设计。适用于大批量24小时检测高强度钢丝扭转性能的专用设备。

采用伺服电机、减速机旋转加载机构，钢丝夹紧方式采用液压夹紧机构夹紧，手动上下料。尾座随动并带有浮动砝码拉力装置，数字显示转角值、试验圈数。试样断裂自动停机并自动记录转动次数。

1、设备由主机架体机床封闭式结构、驱动油源、伺服变频调速、液压旋转夹头、钢丝专用夹块、电气控制部分、防护罩等组成。油源系统放置在主机内，为钢丝夹紧、移动油缸等提供动力。伺服变频电机与减速机驱动旋转机构，钢丝的夹紧采用液压专用夹具（无需人工操作）。一端为液压旋转夹持机构，另一端为液压固定夹头，人工上下工件，自动夹持旋转，可沿直线导轨前后移动，并配有预紧力加载装置，拉力可预置调整。

2、控制器可实现对变频电机、电磁阀动作及相关装置的控制，数据采集和安全防护。控制变频电机匀速旋转，方向可选，同时由光电编码器实时将旋转角度编码脉冲传给控制器进行解码运算处理，转换成转动角度值显示在屏幕。试件断裂时，移动夹头可触碰断裂检测开关，开关将触发信号反馈给控制器试验停止，伺服变频电机停止转动，将当前转角值、扭矩值和扭转次数显示在屏幕上。

技术参数：

1、最大扭矩：500Nm

2、转角范围：±n×360°

3、转角精度：0.5%

4、转角最小分辨率：0.1°

5、两夹头间距离：300~800mm（可调）

6、浮动拉力：0~120kg（配重砝码）

7、试样夹持范围：φ5、φ7mm

8、计数圈数范围：0~999999

9、转速范围：15r/min、30r/min（可设定）

10、电源功率：380V，5.5kW
