WDW-E型微机控制电子万能试验机

更新时间:2022-06-13 09:42:25点击次数:

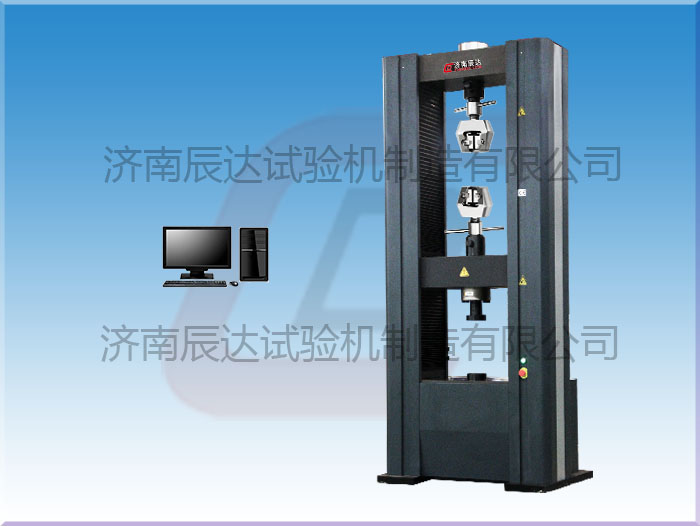

WDW-E型微机控制电子万能试验机

产品概述

WDW-E型微机控制电子万能试验机对各种金属材料、非金属材料、复合材料、高分子材料等材料进行力学性能测试的高精度、多用途的材料试验机。采用伺服电机通过减速系统驱动精密滚珠丝杠旋转,带动加载横梁上下移动,完成对试样或者是构件的拉伸、压缩、弯曲、剪切、撕裂、剥离、刺破、顶破等试验,拉伸空间和压缩空间均可通过丝杠的旋转、带动中横梁上下移动来自动调整。

由控制器、伺服电机、负荷传感器、位移传感器、引伸计与计算机共同组成的精密闭环控制系统,可自动精确地控制试验过程,并自动测量试验力、位移、变形等试验参数。

试验机可实现等速率试验力、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。

相关标准

GB/T16491-2008       《电子式万能试验机

GB/T 2611-2007       《试验机 通用技术要求》;

GB/T 13634-2008      《单轴试验机检验用标准测力仪的校准》;

GB/T 22066-2008      《静力单轴试验机用计算机数据采集系统的评定》;

GB/T 16825.1-2008    《拉力和压力试验机测力系统的检验与校准》;

JJG 139-2014         《拉力、压力和万能试验机》;

JB/T 6146-2007       《引伸计 技术条件》;

技术参数:

规格型号 WDW-100E WDW-200E
最大负荷(kN) 100 200
试验机准确度等级 0.5级 0.5级
试验力示值相对误差 ±0.5%以内 ±0.5%以内
试验力测量范围 0.4%-100%FS 0.4%-100%FS
变形(引伸计)测量范围 1%--100%FS 1%--100%FS
变形示值相对误差 ±0.5%以内 ±0.5%以内
应变控制速率范围 0.005-0.5FS/S 0.005-0.5FS/S
横梁移动行程(mm) 900 900
横梁移动速度(mm/min) 0.001~500 0.001~500
有效试验宽度(mm) 600 600
最大拉伸空间(mm) 600 600
最大压缩空间(mm) 600 600
圆试样夹块的夹持范围(mm) Φ4~Φ20 Φ4~Φ20
压板尺寸(mm) Ø100 Ø100
主机外形尺寸(长×宽×高,mm) 860*720*1978 1110×770×2558mm
总功率(kW) 1000W; 3500W;
重量(kg) 1000 1600
电源电压 380V/50Hz±10% 380V/50Hz±10%
