钢筋反复弯曲试验机

更新时间:2017-08-19 09:05:00点击次数:

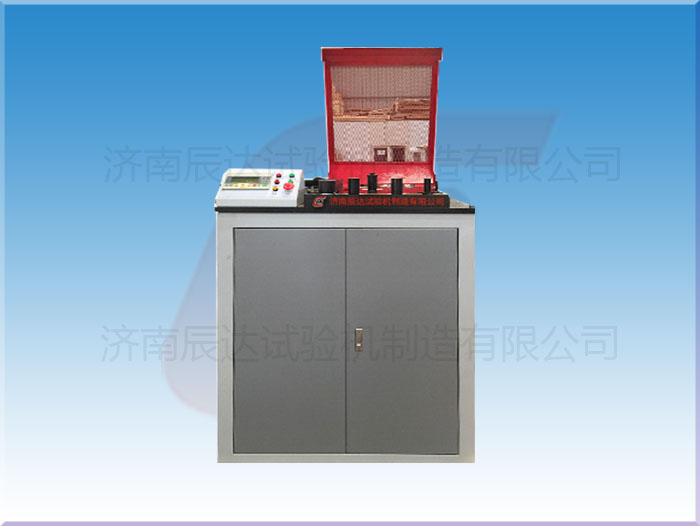

钢筋反复弯曲试验机


试验机是对钢筋进行冷弯试验和平面反向弯曲试验的一种工艺设备。其主要参数符合GB/T1499.2-2007《钢筋混凝土用钢 第2部分:热轧带肋钢筋》和YB/T5126-2003《钢筋混凝土用钢筋 弯曲和反向弯曲试验方法》中的有关规定。可广泛用于钢铁冶金、钢架结构、预制构件、建工建材、钢筋生产等企业以及质量监督所、工程质检站、科研院所、大专院校等单位,是检验螺纹钢筋冷弯性能和反弯性能不可缺少的理想试验设备。

试验机有机架、工作台、工作盘、减速机、压紧装置、电气控制箱、安全防护罩和弯曲附件等构成,具有结构紧凑、操作简单、承载能力大、运行平稳、噪音低,且弯曲角度显示直观、安全可靠、维修方便等特点。为了保证操作人员和设备的安全,试验机还配备了可靠的限位机构,当电气控制部分发生失控或操作时可及时是设备停止运转。
技术参数
型号规格
GW-40B
GW-50B
试验最大直径
φ40mm
φ50mm
正向弯曲角度
0-180°内任意设定
反向弯曲角度
0-25°内任意设定
工作盘转速
≤20°/s
辊心距离
165mm
165mm
工作盘直径
φ580mm
φ760mm
支撑臂调整方式
电动调整
钢筋弯心附件
HRB-335/φ6-φ40/或选配
HRB-335/φ6-φ50/或选配
电动机功率
1.5kw
2.2kw
机器外形
1200×900×1188mm
1700×1170×1150mm
机器重量
1500kg
2500kg

(以上参数仅供参考,详细参数以真实设备为主)
