WEW-1000B拉伸万能试验机

更新时间:2020-11-30 11:38:13点击次数:

WEW-1000B拉伸万能试验机

一、产品概述:

WEW-1000B拉伸万能试验机主机采用油缸下置式主机结构,主要用于金属材料、非金属材料、产品零件、部件、结构件,标准件的拉伸、压缩、弯曲等力学性能试验。

本系列液压万能试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如:高温拉伸、低温拉伸、压缩等试验。

适用于钢铁、冶金、建筑建材、质检中心、水利水电、公路桥梁、科研院所,大专院校力学等厂矿企业和检测科研机构。

二. 适用的试验方法标准

试验操作和数据处理满足GB/T228《金属材料室温拉伸试验方法》,GB/T7314《金属材料室温压缩试验方法》,GB/T232《金属材料弯曲试验方法》等上百个标准要求。并可根据客户需求配置满足不同标准的数据处理方法。

三、产品介绍

1 主机

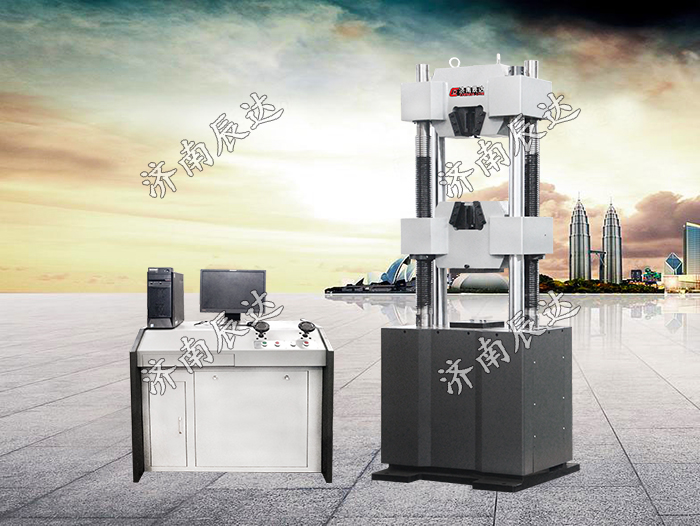

主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。整机如图(宣传图片,仅供参考)

2 传动系统

中横梁升降采用电机链轮带动横梁移动,调整中横梁的空间位置,实现拉伸、压缩空间的调整。

3 液压系统

油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组,进入油缸。手动阀控制进入油缸的流量,实现试验加载。

4.电气测控系统:

(1)核心部件均采用进口原器件,性能稳定。

(2)具有过载、过流、过压、位移上下限位等保护功能。

(3)内置式插卡式数据采集系统,实现试验力、试样变形和横梁位移等参量的数据采集。

(4)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。

四、主要性能技术指标

序号 项 目 名 称 参 数
1 最大试验力kN 1000
2 试验力示值相对误差 ≤示值的±1%
3 试验力测量范围 最大试验力的2%~100%
4 夹紧方式 液压夹紧
5 圆试样夹持直径范围mm Φ6~Φ40
6 扁试样夹持厚度范围mm 0~30
7 扁试样夹持宽度mm 80
8 最大拉伸试验空间mm 620
9 最大压缩试验空间mm 550
10 控制柜外形尺寸mm 1200×620×850
11 主机外形尺寸mm 900×660×2400
12 电机功率kW 2.5
13 主机质量kg 3500
14 立柱净间距(mm) 580
15 上下压盘尺寸mm 202*202
16 弯曲支棍间距mm 400
17 弯曲支棍宽度mm 140
18 容许弯曲度mm 100
19 最大活塞行程mm 200
23 活塞最大移动速度mm/min 约80
24 试验空间调整速度mm/min 约150
