100吨数显液压式万能试验机

更新时间:2020-08-17 14:56:55点击次数:

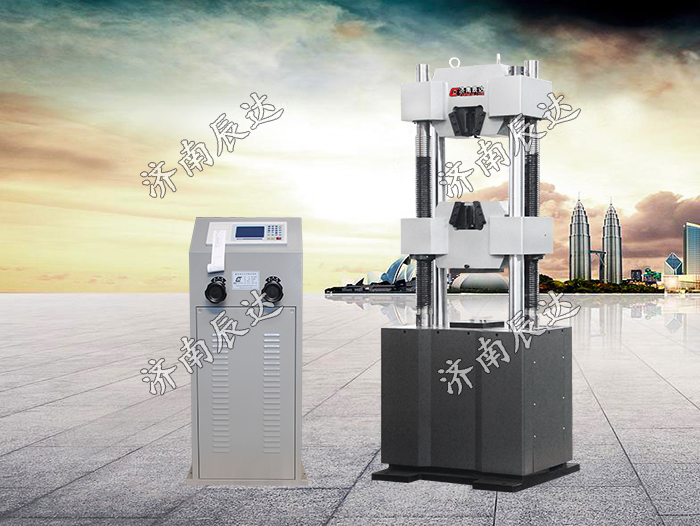

100吨数显液压式万能试验机

一、产品概述:

WE-1000B 100吨数显液压式万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等力学性能试验,增加简单的附件和装置,还能对水泥、混凝土、橡胶及其制品进行试验。

液压万能试验机广泛应用于航空航天、机械制造、建材等行业的材料检验分析,是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

1、主机采用油缸下置式结构,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下方下横梁和工作台之间,通过下横梁的移动调整试验空间,下横梁升降采用电机经减速器、链传动机构、丝杠副传动。

2、该液压式万能试验机采用方便的手动阀进行开环试验控制,驱动精密间隙密封液压缸,完成对试样的拉伸、压缩、抗弯等性能试验,操作直接、快速、高效,符合国家标准要求

3、测力机构采用传感器测量试验力,通过数显表完成试验过程中试验参数的设定、数据采集、处理、分析、存储,界面显示试验力的大小,加荷速度和最大试验力,还能够自动求取抗拉强度,屈服特性比较明显的材料的屈服强度,计算断后延伸率等试验数据。

4、具有限位保护,过流保护,负荷超载保护等。

二、主要性能技术指标

序号 项 目 名 称 参 数
1 最大试验力kN 1000
2 试验力示值相对误差 ≤示值的±1%
3 试验力测量范围 最大试验力的2%~100%
4 夹紧方式 液压夹紧
5 圆试样夹持直径范围mm Φ6~Φ40
6 扁试样夹持厚度范围mm 0~30
7 扁试样夹持宽度mm 80
8 最大拉伸试验空间mm 620
9 最大压缩试验空间mm 550
10 控制柜外形尺寸mm 560×550×1200
11 主机外形尺寸mm 900×660×2400
12 电机功率kW 2.5
13 主机质量kg 3500
14 立柱净间距(mm) 580
15 上下压盘尺寸mm 202*202
16 弯曲支棍间距mm 400
17 弯曲支棍宽度mm 140
18 容许弯曲度mm 100
19 最大活塞行程mm 200
23 活塞最大移动速度mm/min 约80
24 试验空间调整速度mm/min 约150
