卧式拉力试验机在钢丝绳拉伸试验中有哪些应用

更新时间:2022-03-02 14:08:23点击次数:

在了解卧式拉力试验机在钢丝绳拉伸试验中的应用之前,我们要先了解一下卧式拉力试验机的整机构成,那么卧式拉力试验机有哪些整机构成呢?一起来看看吧!

卧式拉力试验机在钢丝绳拉伸试验中有哪些应用

卧式拉力试验机在钢丝绳拉伸试验中有哪些应用

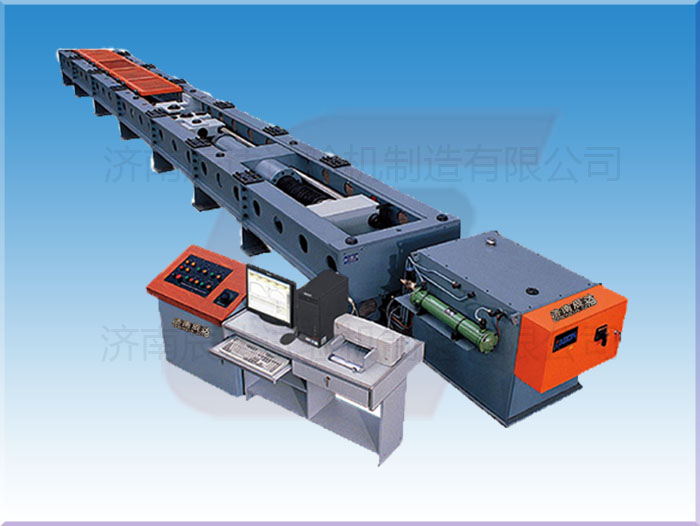

根据钢丝绳的拉伸试验方法设计卧式拉力试验机,以满足钢丝绳试验的需要。该机主要由主机部分、油源部分、控制部分和附具部分等组成。

主机部分主要由主机框架、油缸座、油缸、移动横梁、前后夹头座及负荷传感器(见图1)等部件组成,可对钢丝绳等进行拉伸试验。

主机采用钢板焊接卧式框架结构,同等重量的J隋况下可增加框架的惯性矩,提高框架的刚性和稳定性。采用双向伺服油缸,实现活塞在水平方向伸出和缩回。主机的前部采用反力架结构,前夹头座和油缸座之间为压缩空间,方便对设备进行校准。

后夹头座通过销钉与框架固定,后夹头座可在框架上左右移动,实现试验空间的有级调整,满足不同长度试样的要求。

负荷传感器测量试验力,能够有效地消除油缸活塞间的摩擦对试验结果的影响,提高试验的准确度。根据钢丝绳试验的需要,试验夹头座采用楔形,并采用液压夹持形式,这样既可以满足浇铸试验的要求,也可以满足试样直接夹持的需要。

钢丝绳在破断时会有碎屑崩出,为有效保护试验人员的安全,试验区域设有防护罩。防护罩通过导轮,可以在框架上前后移动。在试验准备阶段可以将防护罩移除试验区域,方便试样的装夹;在试验过程中,将防护罩移动回试验区域,对试验人员进行保护。

卧式拉力试验机液压原理

油源系统采用差动回路,提高了活塞伸出的速度,在满足试验要求的情况下,可以最大限度地节约试验的准备时间。采用压力跟随系统,系统压力会随负载的增加而增加,在小负荷下试验时,系统压力比较低,可以有效地节约能源。油源配置不大于5pm精密滤油器,并带有报警功能,当滤油器堵塞时报警提醒更换滤芯,以保证油液的洁净度,使设备可靠稳定地工作。油箱配电子式油温、油位计,空气滤清器等,并带有油温、液位、油阻保护与指示装置,可以有效地监控油源系统的运行状态。

拉伸试样制备及附具

浇铸法试样制备是在距试样两端一个夹持长度处用软铁丝等材料牢固捆扎,去掉端头捆扎丝,制成帚头状,将纤维芯切至捆扎处,用铅锡合金或其它合金浇铸成圆锥体。制备好试样后,可使用如图2所示的浇铸式试验附具进行试验。

缠绕法试样制备是将试样直接从钢丝绳上截取,必要时两端用铁丝捆扎。夹具连接牢固后,将试验钢丝绳缠绕到绳轮上,两端都锁紧后,即可进行试验

套压法试样制备,先将试样两端用铁丝捆扎再从钢丝绳截取。去掉捆扎丝将试样两端穿入用低碳钢、铝合金或相关材料制成的套管中,套管头内壁应倒角,再在压力机上压紧。直接夹持法试样制备先将试验段两端用铁丝捆扎再截取试样,对于单股钢丝绳或钢绞线,端头钢丝可焊结在一起。套压法和直接夹持法均可使用楔形钳口进行试验,为方便索扣形式的钢丝绳拉伸,可以配备插销附具。

卧式拉力试验机在钢丝绳拉伸试验中有哪些应用

卧式拉力试验机的试验过程及软件

一般情况下,钢丝绳试验应在10℃一35℃的室温下进行。试验时应平稳拉伸,当施加的拉力不大于钢丝绳最小破断拉力的80%时,试验力可快速施加,而后应缓慢增加,其施加的应力速率约为10MPa/s。

试验过程采用电液伺服闭环控制方式,试验软件基于Windows XP操作平台,具备可编程功能,等速率试验力控制、等速率位移控制、试验力保持、位移保持等多种试验模式任意组合,最大程度地满足了各类试验方法的要求,实现试验需要的各类数据显示、曲线绘制、数据处理及存储打印等功能;通过计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制;配备试验力、位移两个闭环控制回路;具备完整的文件操作功能,如试验报告、试验参数、系统参数均可以文件方式存储;主界而集试验日常操作所有功能(如试样信息录入、试样选择、曲线绘制、数据显示、数据处理、数据分析、试验操作等)于一体,试验操作简易、快捷;可输出数据到打印机打印试验报告;系统分级管理,系统参数对专家级用户全部开放,保证了系统使用灵活可靠。

卧式拉力试验机的控制系统描述

电气系统强弱分离,操作部分全部采用24V的安全电压,确保操作人员的安全。电气元件采用平而布局,外观简洁大方,操作简易直观,连接可靠;主要元器件采用进口,如ABB、西门子和欧姆龙等知名品牌;电气系统具有过载、过流等保护功能,采用自动冷却、液位自动检测、滤油器报警等技术,提高了系统智能化程度;电气系统实现了伺服阀的远程遥控功能。电气控制系统框图见图6。

卧式拉力试验机的研制成功,为钢丝绳力学性能检测提供了理想的设备,也满足UB/T8358-2006《钢丝绳破断拉伸试验方法》规定的四种试验方法的要求,并且能在这四种方法之间实现方便、快捷、灵活的转换。同时也解决了较长的柔性及刚性材料、结构件和成品件的拉伸试验。也可根据用户要求,增加特殊装置进行压缩、弯曲等试验。该试验机用途广泛,有较大的发展空间。

卧式拉力试验机主要用于额定试验力下进行拉伸试验,可测验钢丝绳,光线,电线,电瓷瓶,锚链,棒材,板材等材料抗拉强度试验。 如果您还有其他疑问,欢迎来电咨询!
