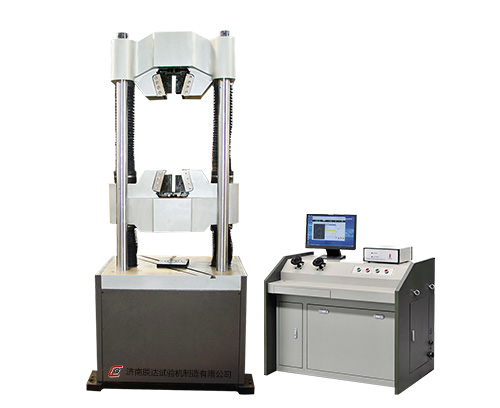

液压万能试验机传感器的标定

更新时间:2019-08-24 09:07:45点击次数:

以量程为50kN的传感器为例,其他量程的传感器的标定操作雷同。

  1. 档(量程)的标定:

  ①. 选择档(量程):

  ②. 示值清零:应在力传感器不受力的状态下清零。

  ③. 选择个标定点10.000kN:用鼠标点击该行即可。(标定点应按从小到大的顺序选择进行标定)

  对传感器施力,用标准测力计测量当前传感器受力的大小;

  当标准测力计显示当前传感器受力的大小为10.000kN时,立即点击标定按钮。

  ④. 选择第二个标定点:用鼠标点击该行即可。

  对传感器施力,当标准测力计显示当前传感器受力的大小为20.000kN时,立即点击标定按钮。

  ⑤. 依次点选标定点30、40、50,按以上步骤将该量程(档位)标定完毕。

  2. 第二档(25kN量程)的标定:

  ①. 选择第二档(25kN量程):

  ②. 示值清零:

  ③. 各标定点的标定方法同档标定的介绍。

  3. 其他档位(量程)的标定:

  方法同档。

  二.引伸计的标定

  以型号为25/50的引伸计为例:该引伸计的量程为25mm,标距为50mm。

  其他量程的引伸计的标定操作雷同。

  1. 档(量程)的标定:

  ①. 选择档(量程):

  ②. 示值清零:应在引伸计刀口(夹头)距离为标距时清零。

  可用引伸计标距仪(或卡尺)固定两个刀口的位置。

  ③. 选择个标定点25.0mm:用鼠标点击该行即可。(应按从小到大的顺序选择标定点进行标定)

  将刀口间的距离加大25mm,即调整为75mm;

  ④. 依次点选其它标定点,按以上步骤将该量程(档位)标定完毕。

  2. 其他档位(量程)的标定:

  标定方法同档(25mm量程)的标定。

  三.位移的标定:

  1. 方式1:

  编码器脉冲:将相应脉冲参数乘以4后填入即可。

  编码器旋转一圈相当于:如果编码器固定在丝杠上,编码器旋转一圈相当于丝杠推动压盘(或横梁)移动了相当于丝杠丝距的位移量,此处填入丝距即可。

  2. 方式2:

  如果方式1不能正常完成标定,可采用本方式:

  ①. 将位移清零。

  ②. 移动压盘(或横梁),使移动一定距离,用卡尺(或其它测量工具)测量压盘(或横梁)实际的移动距离。例如实际测量为100mm,而软件却显示105mm;将相应值填入后点“应用“按钮即完成标定。
